四線電阻式觸摸屏的工作原理
2024-05-24
3645
China LCD TFT Display Manufacturer, Global Supplier
2024-05-24
3645

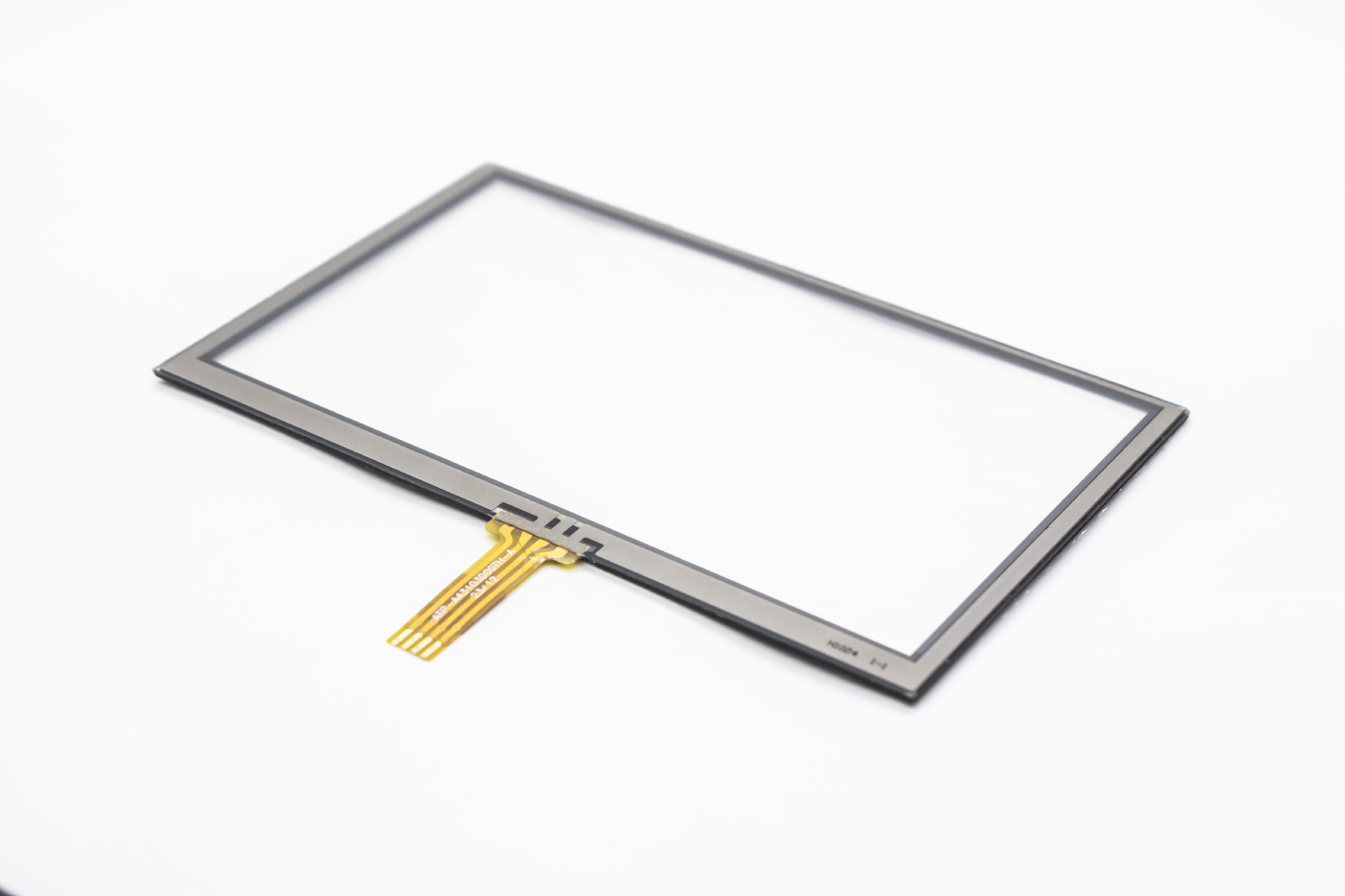

電阻式觸摸屏是一種傳感器，它將矩形區域中觸摸點(X,Y)的物理位置轉換為代表X坐標和Y坐標的電壓。很多LCD模塊都采用了電阻式觸摸屏，電阻式觸摸屏根據結構可以分為四線、五線等多線電阻式顯示屏，四線電阻式顯示屏是比較常見的一種。本篇章將著重介紹四線電阻式觸摸屏的工作原理。
主要是通過壓力感應原理來實現對屏幕內容的操作和控制的，這種觸摸屏利用兩層高透明的導電層組成觸摸屏，當手指觸摸屏幕時，平常相互絕緣的兩層導電層就在觸摸點位置有了一個接觸，因其中一面導電層接通Y軸方向的5V均勻電壓場，使得偵測層的電壓由零變?yōu)榉橇悖刂破鱾蓽y到這個接通后，進行A/D轉換，并將得到的電壓值與5V相比，即可得觸摸點的Y軸坐標，同理得出X軸的坐標，這就是所有電阻技術觸摸屏共同的最基本原理。
當人的手指按壓觸摸屏表面時，彈性PET薄膜會向下彎曲，使上下ITO涂層能夠相互接觸形成觸摸點，采用ADC檢測該點的電壓，來計算出計算X、Y軸坐標值。
四線電阻式觸摸屏的工作原理如下：
1.在X+，X-兩電極加上一個電壓恒定電壓Vref，Y+接一個高阻抗的ADC。
2.兩電極間的電場呈均勻分布，方向為X+到X-。
3.手觸摸時，兩個導電層在觸摸點接觸，觸摸點X層的電位被導至 Y層所接的ADC，
得到電壓Vx。
4.通過Lx/L=Vx/Vref，即可得到x點的坐標。
5.同理將Y+，Y-接上電壓Vref，Y軸的坐標可，然后X+電極接高阻抗ADC得到。同時四線電阻式觸摸屏除了可以得到觸點的X/Y坐標，還可以測得觸點的壓力。
這是因為壓力越大，接觸越充分，電阻越小，通過測量這個電阻的大小可以量化壓力大小。而電壓值和坐標值成正比的，所以需要校準，通過計算(0, 0)坐標點的電壓值是否存在偏差。
