顯示屏背光組成結構是怎樣的？
2024-05-20
4530
China LCD TFT Display Manufacturer, Global Supplier
2024-05-20
4530

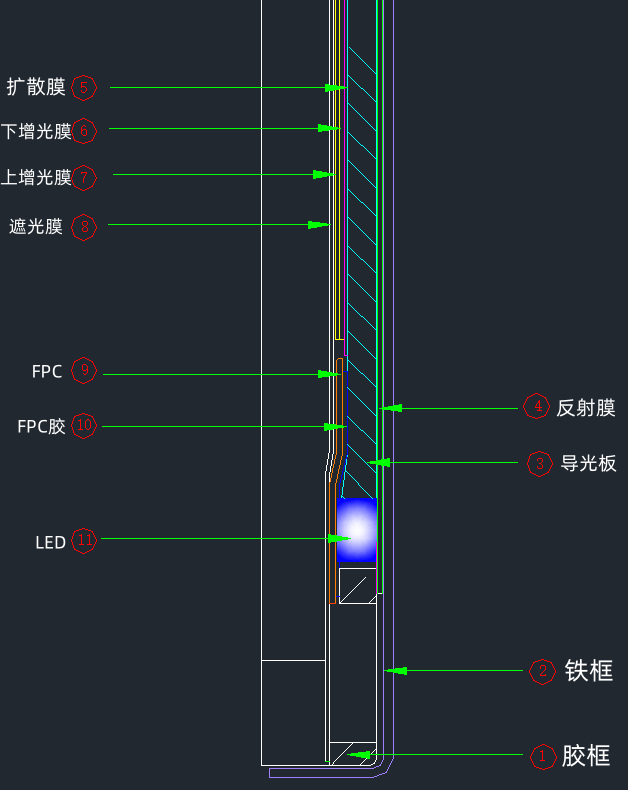

常見的顯示屏很多都需要靠背光達到良好的視覺效果，背光亮度，均勻度，顏色等都是影響的因素。能夠?qū)⒈彻庠O(shè)計合理化對設計一款優質的顯示屏至關重要。本文將介紹背光的組成部分，以致于為每一位客戶提供最優化的解決方案。
1、膠框：背光板有襯托保護作用，使整個背光板擁有穩定性，以及保護背光板內部結構以防受損。
2、鐵框：鐵制材料組成，具有較強的韌性，防止背光板被拉扯斷裂。
3、導光板：利用光學級亞克力板材吸取從燈發出來的光在光學級亞克力板材表面的停留，當光線射到各個導光點時，反射光會往各個角度擴散，然后破壞反射條件由導光板正面射出。通過各種疏密、大小不一的導光點，可使導光板均勻發光。反射片的用途在于將底面露出的光反射回導光板中，用來提高光的使用效率。
4、反射膜：將射出的光源反射到對應的位置，使背光顯示得均勻。
5、擴散膜：背光模塊中之關鍵零組件，能夠?yàn)橐壕э@示器提供一個均勻的面光源。 一般傳統的擴散膜主要是在擴散膜基材中，加入一顆顆的化學顆粒，作為散射粒子
6&7、上（下）增光膜：是一種新型高性能光學薄膜，由于其外表微觀棱鏡陣列結構這一特性。增光片產品是在PET基材上，通過精密涂布的結構微復制方法將光學膠水固化成預先設計的光學微棱鏡結構涂層，并利用微棱鏡結構對光線的匯聚作用，使散射的光線向正面集中，從而起到為L(zhǎng)CD面板提升整體輝度與均勻度的新型高性能光學材料。
8、遮光膜：防止光束散光、漏光，確保每一光束被充分利用。
9、PFC:導電作用。擁有正負級。
10、FPC膠：一般使用的是硅膠，對FPC有防水腐蝕的作用。
11、LED：是背光的核心，光源從這里發射出去。
